Настройки отката нити 3D принтера при 3D печати: скорость и длина

На 3D-принтерах есть множество параметров, которые можно настроить, и одним из них является настройка отката нити. Потребовалось время, чтобы понять, насколько важно правильно настроить этот параметр. Многие пользователи даже не осознают, как важно, чтобы экструдер 3D-принтера правильно втягивал нить. Настройка отката связана со скоростью и длиной, с которой нить втягивается обратно во время перемещения экструдера, это позволяет избежать излишков расплавленного пластика в сопле. Правильное втягивание может улучшить общее качество печати и устранить дефекты.

Что такое откат (ретракция) в 3D-печати?

Когда вы услышите шум вращения назад и увидите, что нить фактически втягивается, это называется втягивание. Этот параметр можно найти в слайсере, но не всегда он бывает включен. После настройки скорости печати, температуры, высоты и ширины слоя, вы начнете настраивать более тонкие параметры, такие как например откат нити. Мы можем указать нашему 3D-принтеру, как именно втягиваться – например, может быть задана длина или скорость втягивания нити. Точная длина и расстояние втягивания могут снизить риск различных проблем, связанных в основном с натягиванием и просачиванием. Теперь, когда у вас есть базовое представление о том, что такое откат в 3D-печати, давайте разберем основные термины, а именно длину втягивания и расстояние втягивания.

Длина отката

Длина отвода или расстояние отвода определяет длину выдаваемой нити из сопла. Важно точно настроить длину отвода, так как слишком маленькое или слишком большое расстояние может привести к проблемам с печатью. Расстояние отвода указывает соплу, сколько нити нужно выдвинуть в соответствии с заданной длиной. По мнению экспертов, расстояние отвода должно быть от 2 до 7 мм и не должно превышать длину сопла. По умолчанию в программе Cura используется расстояние отвода 5 мм. При регулировке длины отвода следует делать небольшие изменения, чтобы найти наиболее подходящую длину, так как она зависит от типа используемой нити.

Скорость отката

Скорость отката - это скорость, с которой нить вытягивается из сопла во время печати. Чтобы получить наилучшие результаты, необходимо выбрать наиболее подходящую скорость отвода, так же как и расстояние отвода. Слишком низкая скорость отвода может привести к вытеканию нити из сопла до достижения нужной точки. С другой стороны, слишком высокая скорость отвода может вызвать пережевывание и измельчение нити из-за большего давления и вращения. В большинстве случаев скорость отвода работает хорошо в пределах установленного по умолчанию, однако может потребоваться регулировка при смене материала нити.

Расстояние и скорость требуют настройки для достижения оптимального баланса между производительностью втягивания и аппаратными ограничениями вашего принтера. Слишком маленькое значение не позволит достаточно снизить давление в экструдере, а слишком большое значение может привести к застреванию и засорению сопла. Начните с настроек Cura по умолчанию и постепенно увеличивайте расстояние на 1 мм для нахождения оптимального значения. Точно так же, скорость втягивания определяет, насколько быстро вытягивается нить. Слишком низкая скорость может привести к неровному втягиванию, а слишком высокая может привести к износу нити. Начните с настроек Cura по умолчанию и постепенно увеличивайте скорость на 5 мм/с для нахождения оптимального значения.

Как получить наилучшие настройки длины и скорости отката?

Обратите внимание, что настройки отвода будут разными в зависимости от того, какой у вас экструдер: Bowden или Direct. Оптимальный способ настроить ретракцию методом проб и ошибок. Проведите тестовую печать небольшого предмета, чтобы проверить скорость и расстояние втягивания, и определить оптимальные настройки. Постепенно изменяйте эти параметры и выберите наилучшие результаты. Когда вы достигнете удовлетворительной печати тестовых образцов, можно приступать к печати реальных объектов. Настройки втягивания различаются для каждого типа используемого материала нити. Каждый раз, когда вы используете новый материал, например, PLA, ABS и т.д., вам необходимо правильно настроить параметры втягивания. Если возникают проблемы даже после изменения настроек втягивания, рекомендуется попробовать использовать более гибкие волоконные материалы, так как они могут работать более эффективно даже при низкой скорости втягивания.

Какие проблемы с 3D-печатью можно исправить с помощью настроек отката?

Как уже упоминалось, основной и наиболее распространенной проблемой является путинки или избыток расплавленного пластика в сопле 3D принтера, возникающее только из-за неверной настройки втягивания. Важно, чтобы настройки втягивания были точно откалиброваны, учитывая все аспекты, для получения качественной печати. Проблема путинок проявляется в появлении токих нитей на отпечатке. Эти нити появляются в открытом пространстве и могут испортить качество и внешний вид вашего 3D-принта. Если скорость или длина втягивания не согласуются, нить может выпадать или вытекать из сопла.

Как избежать образования паутинок на гибкой нити (TPU, TPE)

Гибкие материалы, такие как TPU или TPE, применяются в 3D-печати из-за их отличных антизадирных и ударопрочных свойств. Следует учесть, что гибкие нити более подвержены таким дефиктам как путинки и излишки расплавленного пластика в сопле принтре, но эту проблему можно решить, правильно настроив печать. Важно включать настройки ретракции при использовании гибких нитей. Также необходимо установить оптимальную температуру, т.к. высокие температуры могут вызывать проблемы, такие как быстрое расплавление и проседание нити. Гибкие нити мягкие, поэтому рекомендуется провести тестовую печать, настроив скорость втягивания и расстояние втягивания, так как даже небольшое изменение может уже вызвать дефекты. Также необходимо правильно настроить вентилятор охлаждения в соответствии со скоростью печати. Особое внимание следует уделить скорости потока нити, поскольку гибкие нити обычно работают хорошо при 100% скорости потока. Если возникают проблемы, рекомендуется изучить идеальные настройки ретракции для принтера Ender 3.

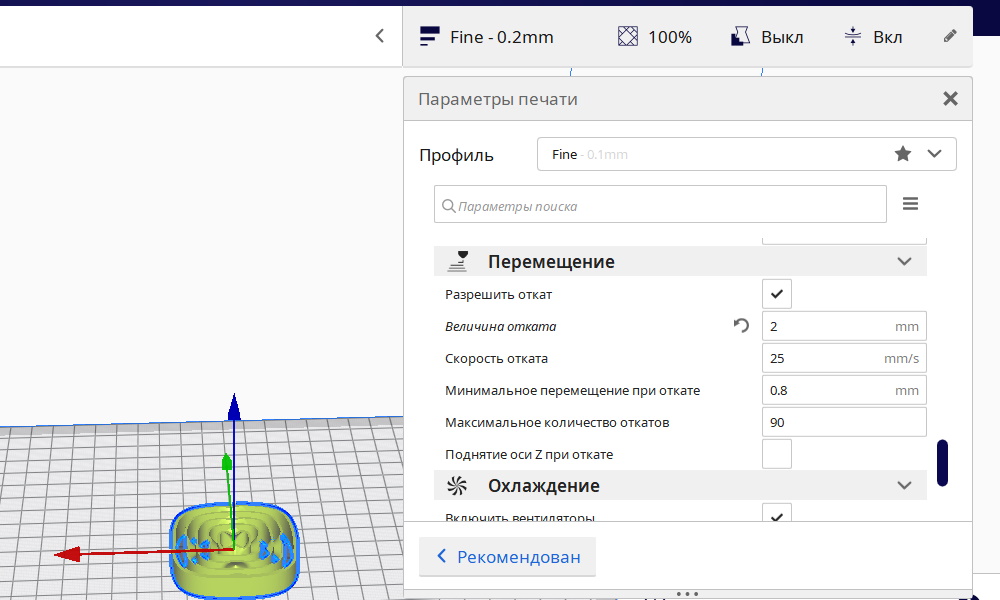

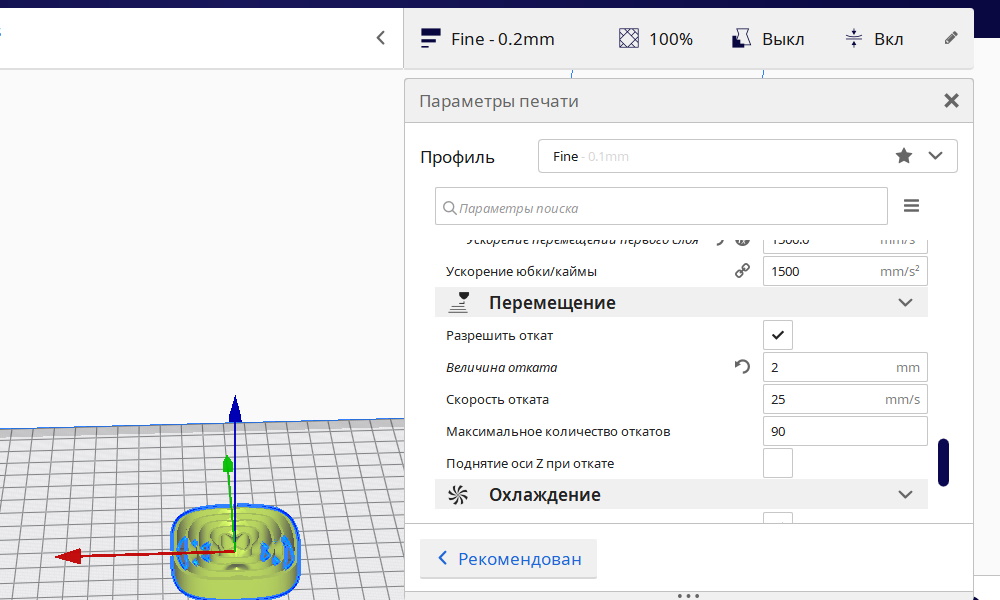

Настройки отката нити в Cura для Ender 3

Настройки отвода Cura для принтеров Ender 3 включают несколько параметров и рекомендуется следующий идеальный и экспертный выбор настроек.

• Для включения отката: сначала перейдите в настройки и установите флажок «Включить откат».
• Скорость отвода: рекомендуется начать с печати на скорости 50 мм/с. Если вы обнаружите какие-либо проблемы с нитью, уменьшите скорость на 10 мм и продолжайте регулировать, пока не увидите улучшения.
• Расстояние отвода: на Ender 3 идеальное расстояние для отвода должно быть от 2 мм до 8 мм. Начните с настройки в 5 мм и регулируйте ее, пока не прекратится избыток пластика в сопле.
• Максимальное время отвода: рекомендуется оставить значение «10», меняйте его только при обнаружении проблем в процессе печати.

Лучшим способом настройки наилучших параметров отвода на Ender 3 является установка башни втягивания. Вы можете настроить принтер на использование инкрементов каждой настройки для каждой «башни» или блока, чтобы определить, какой из них дает наилучшее качество. Начните с расстояния втягивания 2 мм, затем установите 3 мм, 4 мм, 5 мм и до 8 мм, и наблюдайте за результатами, чтобы определить наилучший параметр втягивания.

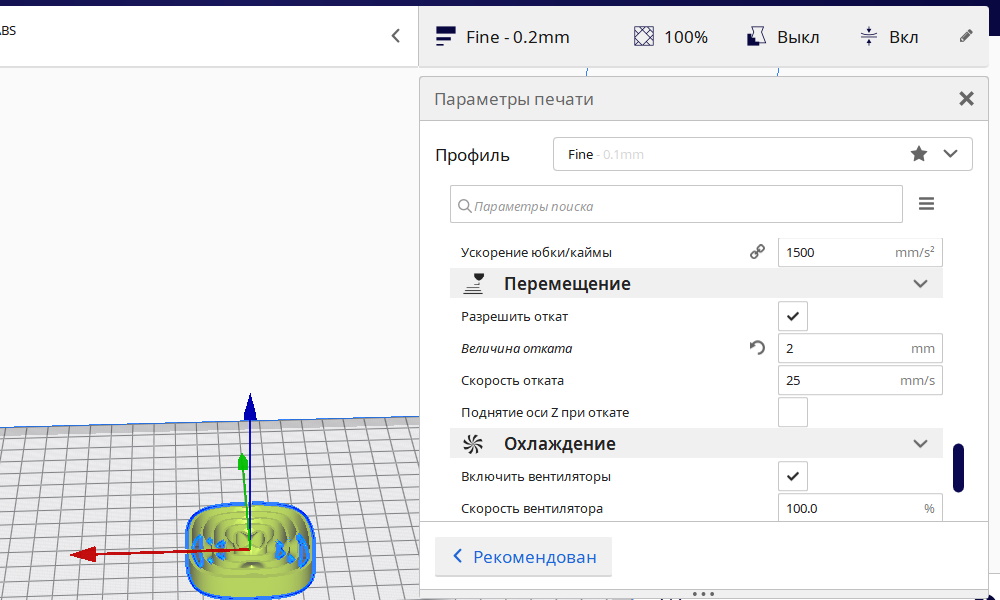

Если вы не видите некоторые из этих настроек в своей версии Cura, найдите раздел «Материал» в своих настройках и щелкните значок шестеренки. Это вызовет диалоговое окно «Настройка видимости». Установите все флажки и нажав «Закрыть», вы сможете увидеть все настройки материала в разделе «Настройки принтера».

Несмотря на то, что Ender 3 отлично работает прямо из коробки, вы все равно получите дефекты без настроек ретракции

Это одна из самых простых доступных настроек. По сути, это переключатель, который включает способность принтера выполнять втягивающие движения. При его выключении других настроек втягивания нет. Когда он включен, у вас есть настройки, которые вы можете настроить для получения наилучшего качества печати.

Расстояние отката нити

Расстояние отвода — это количество нити, которое экструдер отводит от сопла. Например, если этот параметр установлен на 7 мм, экструдер вытянет 7 мм нити из горячего конца. Когда принтер готов уложить еще одну нить, он продвинет те же 7 мм нити назад в горячий конец. Это мгновенное снижение давления может остановить просачивание и предотвратить натяжение. Если после втягивания протолкнуть нить обратно в горячий конец, ваш Ender 3 подготовится к повторной печати. Это называется «грунтованием».

Лучше начать с настройки 5 мм и увеличивать или уменьшать ее на 1 мм, пока не получится нужный результат. Цель состоит в том, чтобы получить наименьшее возможное число, уменьшив при этом как можно больше нанизывающих нитей. Хороший диапазон — от 3 до 7 миллиметров. Слишком низкое число не уменьшит натяжение нити, а слишком большое число может вызвать повреждение нити и увеличить время печати.

Потенциальное повреждение нити вызвано зубчатым колесом экструдера. У него есть маленькие зубцы, которые впиваются в нить, чтобы двигать ее вперед или назад. Слишком большое перемещение нити вперед и назад по одной и той же области может вызвать повреждение нити, что в конечном итоге приведет к ее проскальзыванию. Это также можно назвать измельчением нитей .

Скорость отката нити

Скорость отката — это скорость, с которой экструдер вытягивает нить из хотэнда и сопла. Обычно это миллиметры в секунду (мм / с). Чем выше настройка, тем быстрее движение. Компромисс здесь заключается в том, что вам нужно быстро вытащить нить из сопла, но чем быстрее вы идете, тем больший потенциальный ущерб вы можете нанести своей нити.

В Cura скорость втягивания можно разделить на две разные скорости:

• Скорость отката — это скорость в мм / с, с которой экструдер вытягивает нить из хотэнда и сопла.
• Основная скорость отвода — это скорость в мм / с, с которой экструдер проталкивает нить, подготавливая ее к следующему слою нити на отпечатке.

С точки зрения непрофессионала, эти две настройки определяют скорость выхода и скорость входа. Эти настройки не являются существенными для изменения установка скорости отвода приведет к копированию этой скорости в оба этих параметра.

Зачем разбивать скорость втягивания на две составляющие? Вы можете обнаружить, что экструдер наносит больше повреждений при заправке, чем при втягивании, поэтому более низкая скорость здесь поможет защитить вашу нить.

Начните с настройки около 50 мм / с. Если вы видите пыль вокруг экструдера, лучше снизить скорость. Пыль возникает в результате трения шестерни экструдера о нить. И наоборот, если вы не видите пыли, вы можете попытаться немного ускорить процесс, увеличив это значение. Более высокая скорость сократит время печати.

Обтекание и выбег

«Обтекание» и «выбег» не являются настройками прямого вывода, но оба они могут улучшить эффективность вывода. Оба делают то, что подсказывают их названия: «обтекание» перемещает сопло на небольшое расстояние вдоль внешней стенки модели, чтобы убрать остатки пластика, а «выбег» отключает экструдер на последних миллиметрах линии печати. Это снижает накопление давления в горячем конце и уменьшает появление пятен или выдавливанием оставшихся пластин.
Используйте значения по умолчанию (расстояние протирания 0,4 мм, объем выбега 0,064 мм 3 ) и настройте их соответственно на 0,1 мм и 0,01 мм 3 . Будьте особенно осторожны с выбегом, так как слишком большое значение может привести к образованию дыр на печати из-за неполных линий печати. Рассмотрите возможность установки минимального объема перед выбегом на уровне 0,8 мм 3 , чтобы ограничить слишком длинные выбеги.

Общая сумма отката (Extra Prime Amount)

Этот параметр может помочь вам компенсировать потери материала из-за просачивания. Когда принтер заполняется после втягивания, он подталкивает любую величину, указанную в этой настройке.

Здесь рекомендуется поработать над расстоянием отвода, доведя его до числа, которое предотвращает дополнительные материальные потери, а затем вы можете оставить эту настройку равной 0.

Максимальное количество откатов нити
