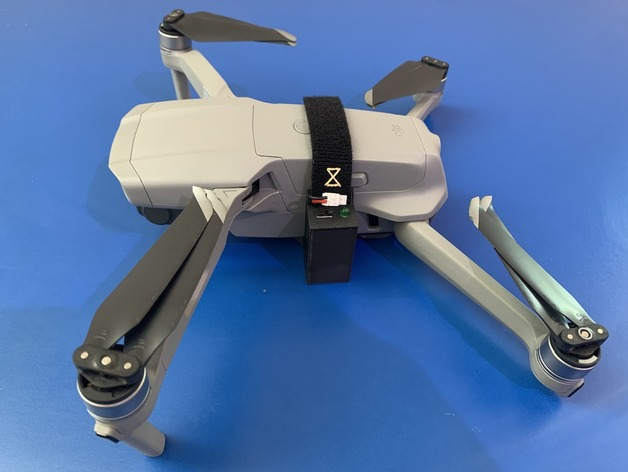

Система сброса для квадрокоптера DJI Mavic Air 2

_
_
_
_
_
_
_
Закрыть
Поделиться
с друзьями
  • Просмотрено  6277
  • Скачано  1448
  • Материал PETG пластик
  • Толщина слоя (разрешение) 0.20 мм
  • Заполнение 40 %
  • Толщина вертикальной стенки (периметр) 0 мм

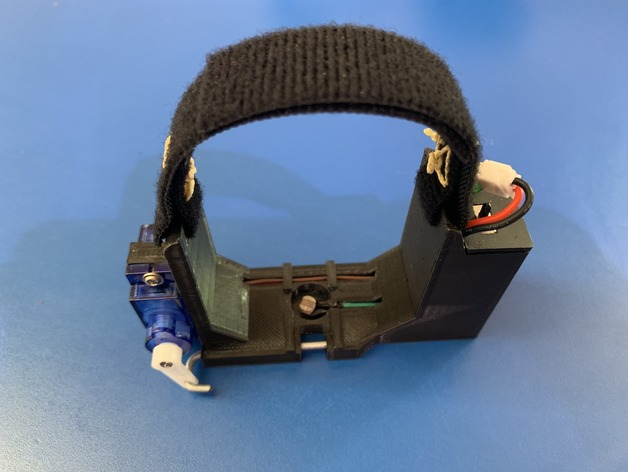

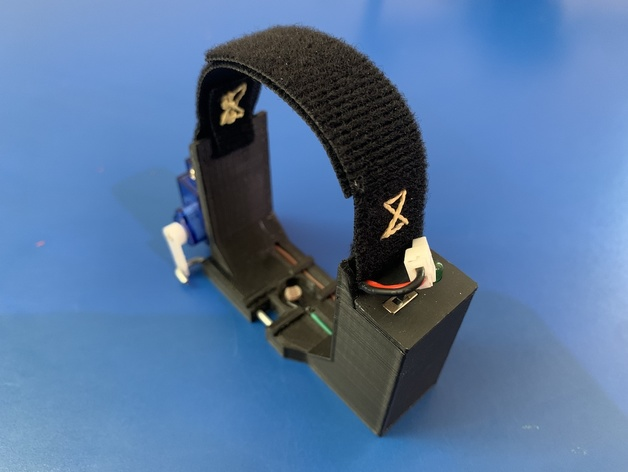

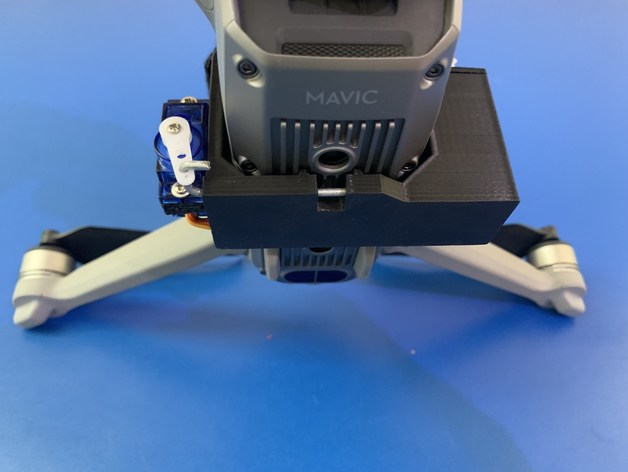

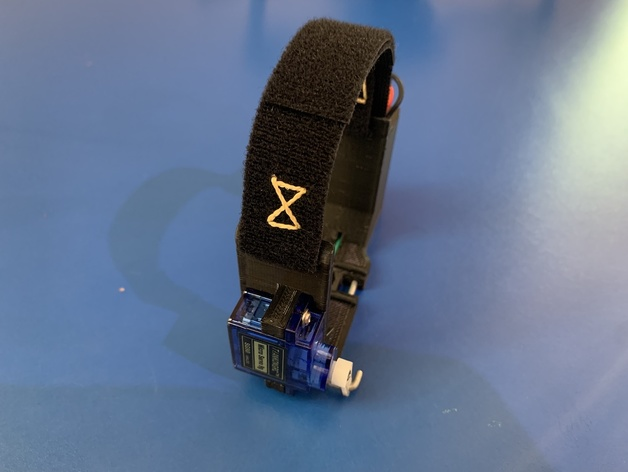

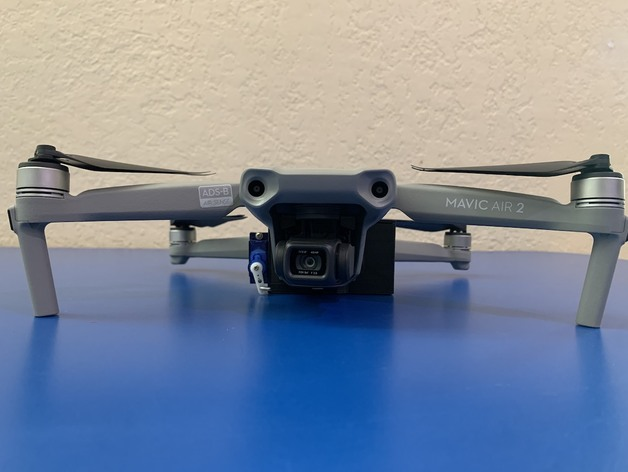

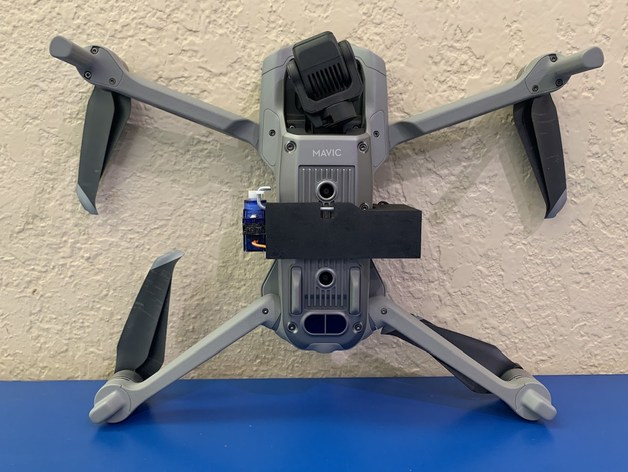

Это система сброса для DJI Mavic Air 2, напечатанная на 3D-принтере. В управлении используется Arduino Mini Pro с использованием фоторезистора и 3,7-вольтовой батареи LiPo. С пульта дистанционного управления Mavic Air 2 можно включить светодиод в нижней части дрона. В этой модели фоторезистор устанавливается прямо под светодиодом, что позволяет использовать его свет для активации кода на Arduino Mini Pro, который в свою очередь открывает и закрывает крюк серводвигателя.

Преимущество этой сборки заключается в том, что не нужно печатать или использовать удлинители для ног дрона, как требуется в большинстве аналогичных систем для Mavic Air 2.

Список предметов, использованных в проекте.

    • 1 x Arduino Mini Pro
      • 1 x Сервопривод SG 9g
        • 1 x 3.7V 150mAh Lipo Battery
          • Фоторезистор
            • Вертикальный ползунковый переключатель
            • Светодиоды
            • 3/4 липучка
            • Провода
