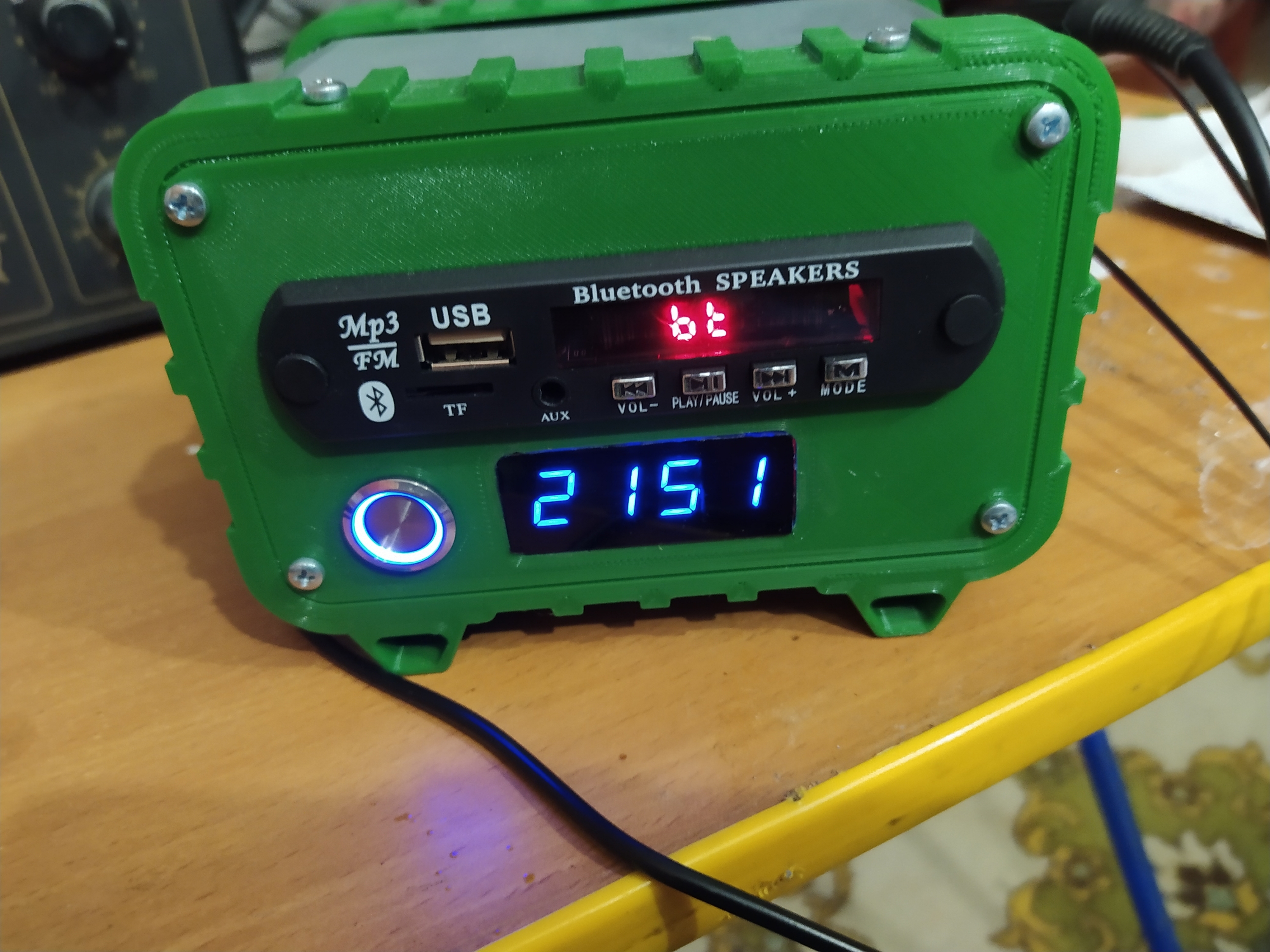

Корпус для Bluetooth модуля

Как-то скучновато мне было в мастерской без музыки. Старый музыкальный центр, который у меня там стоял занимал слишком много места и от него пришлось избавиться. Сначала мысль подключить в качестве «ляляки» дешевую Китайскую магнитолу с блютуз, но друг выпросил ее у меня себе на лодку.

От одного клиента у меня оставался блютуз-модуль, который был предназначен для установки в музыкальный центр, но он не подошел так-как клиенту захотелось подключить к центру еще две колонки помощнее. Был заказан другой, докуплен усилитель, а этот ушел мне ящик. Ссылку на модуль я оставлю ниже, магазин проверенный, я там уже штук десять заказывал и все отлично.

В общем порылся в своих загашниках и нашел то из чего можно слепить сей девайс.

Блютуз-модуль: http://alii.pub/6e1t2q (в моем случае это версия на 3.7-5V).

Гнездо питания: http://alii.pub/6e1tfr

Гнездо предохранителя: http://alii.pub/6e2ugh

Вентилятор 40*40*10 2PIN: http://alii.pub/6e2uje

Блок питания 12в 3А: http://alii.pub/6e2umi

Выключатель: http://alii.pub/6e2uou

Часы: http://alii.pub/6e2uq7

Понижающий модуль питания LM2596s: http://alii.pub/6e2usj

Акустический терминал: http://alii.pub/6e2uua

 Предохранитель 10А

 Втулки под впайку М3 (length 4mm OD 4.2mm) 8 шт.: http://alii.pub/6e2v6c

 Крепление

Винт М3*10мм — 12шт.

Винт М3*12мм — 8 шт.

 Корпус печатал пластиком PLA от Eryone, покупал на пробу, оказался весьма неплохой http://alii.pub/6e2vdq



 Что касается корпуса



Корпус не стал делать слишком маленьким, и несмотря на его небольшие габариты, в нем осталось еще полно места, куда возможно установить при необходимости дополнительные модули, например усилитель. Постель крепления понижающего модуля LM2596s спроектирована как отдельная часть. Её можно приклеить на клей в любом удобном месте, если она вообще будет нужна. В моём случае мне пришлось поставить его так-как сам блютуз-модуль питается от 5 Вольт, остальные потребители от 12 Вольт.

Решетка вентилятора на распечатанной мной модели не очень удобная, поэтому я ее заменил. Большое количество разнообразных моделей решеток можно посмотреть и скачать по этой ссылке: https://www.thingiverse.com/thing:1879694/files

 Ручки, которые устанавливаются сверху имеют декоративный характер, их можно не устанавливать, а просто закрутить в посадочные места винты, тем самым дополнительно закрепить переднюю и заднюю панели.

Стекло под часы я вырезал из обычного синтетического пластика толщиной 2мм, и обклеил его тонировочной пленкой. К проекту так же прикреплена модель шаблона стекла, по которой его удобно вырезать.

Ещё спроектировал и добавил к проекту небольшую подставку для пульта блютуз-модуля, там же два гнезда для USB Флешки и двух флешек формата Micro SD.

Электрическую схему не делал, там ничего сложного. Думаю все разберутся.

 В общем получилось, что получилось!!!! Мы его слепили из того что было!!!
