3d принтер Anycubic Photon S Обзор

Поделиться
с друзьями:

Anycubic Photon, несомненно, заслужил большого внимания еще в начале 2018 года, предлагая качественный полимерный 3D-принтер, по почти по цене обычного бюджетного FDM. В обзоре разберем как работает данная машинка, какие недостатки и на что обратить внимание.

Плюсы

  • Отличное соотношение качества печати и цены
  • Прост в эксплуатации

Минусы

  • Сложный контроль качества
  • Хлипкий дизайн, особенно крышка корпуса
  • Выравнивание платформы доставляет хлопот

Anycubic Photon имеет феноменальный успех в качестве доступного фотополимерного 3D принтера. Превосходное качество печати и простота работы сделали его доступным для тех, кто нуждается в подробной печати за небольшие деньги.

Изменение пользовательского интерфейса делает машину более удобной в обращении, а механические и электронные обновления привели к улучшению качества печати, хотя может быть разница незначительна.

Конструкция

Anycubic Photon S 2019 года, является одним из основных принтеров китайской компании. Новый корпус черного или белого цвета, но базовая форма машины осталась прежней. По нашему мнению, новый корпус менее прочен по сравнению с предыдущей моделью Photon. При каждом открытии дверцы, крышка колеблется взад-вперед.

По цене примерно 420 $ Anycubic Photon S действительно предлагает улучшения по сравнению с предшественником.

Например, компания обратилась к жалобе на Z-колебание, удвоив линейные направляющие с каждой стороны ведущего винта. По сравнению с оригинальным Photon, это должно быть более устойчиво, особенно в области построения модели.

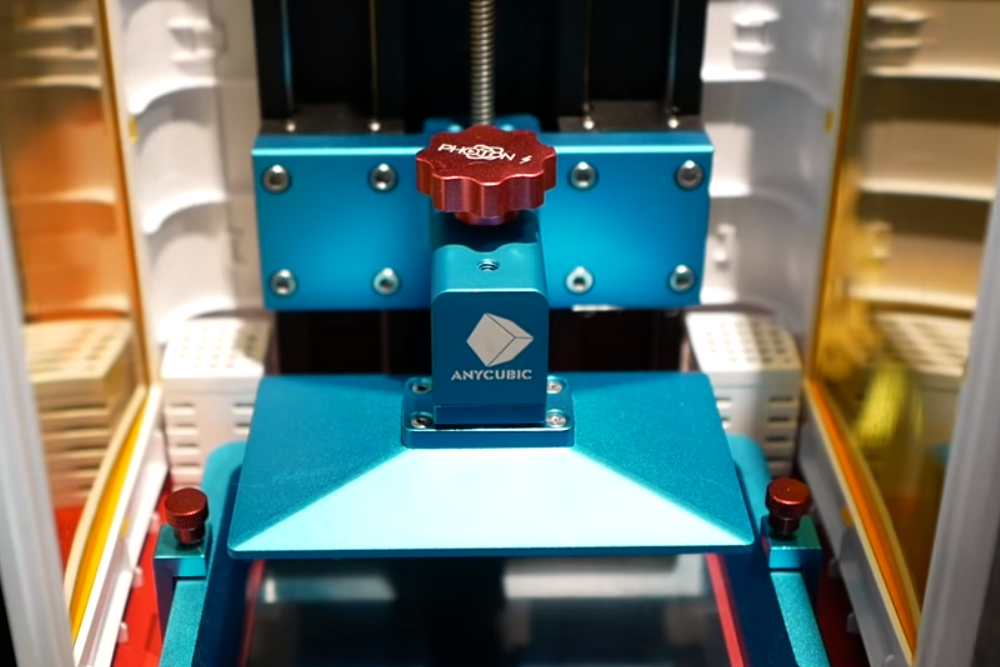

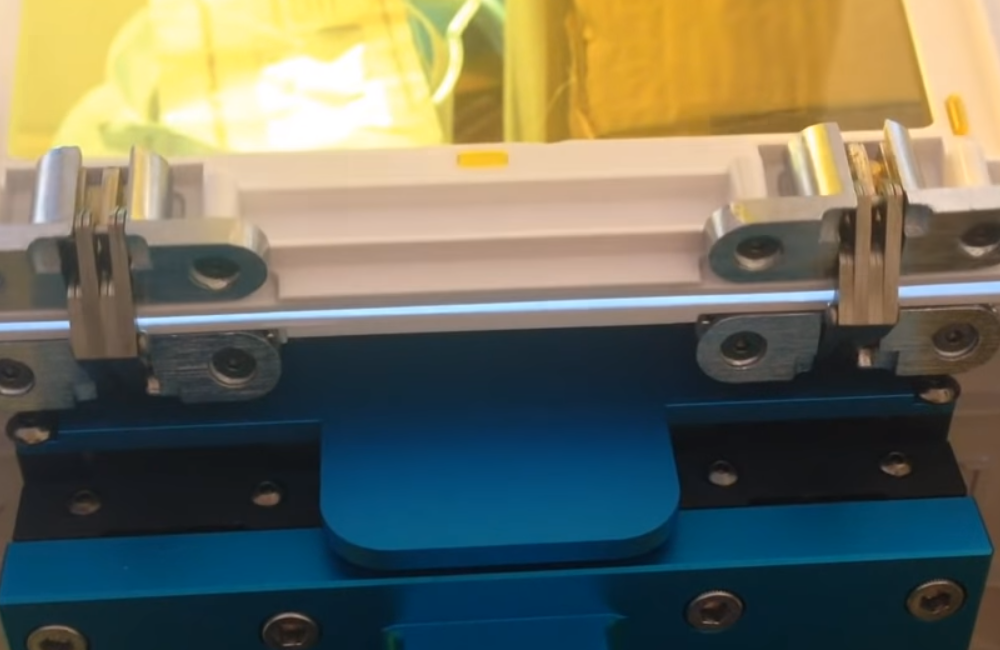

Теперь с двумя линейными направляющими для перемещения по оси Z

Еще одна распространенная жалоба пользователей на предыдущий Photon — это сенсорный экран и слишком маленький пользовательский интерфейс. Photon S имеет четкую структуру меню и большие, разборчивые знаки и кнопки.

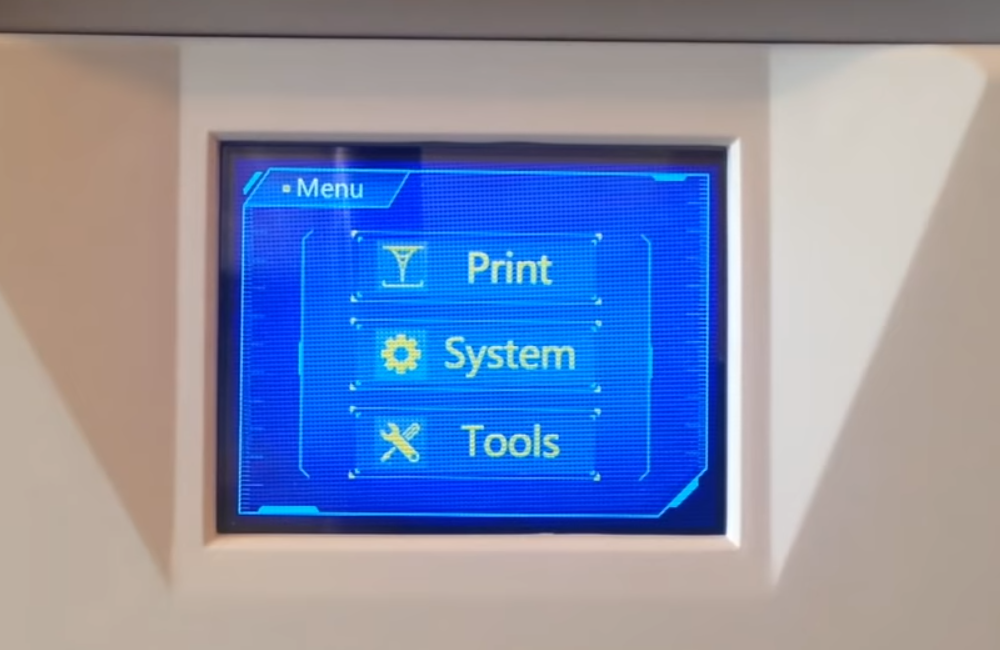

Новый интерфейс Photon S с большими и удобными кнопками и меню

Печать на Photon S выполняется посредством нарезки 3D-моделей с использованием прилагаемого программного обеспечения Photon Workshop в качестве проприетарного файла. photons, загрузки указанного файла на USB-накопитель. Чтобы распечатать, нажмите на файл, который хотите распечатать, затем нажмите «Print».

Все важные настройки машины, обрабатываются в слайсере и сохраняются в самих файлах для печати, что делает работу с самим Photon S удобной и требует минимального кол-ва времени. Но, в программном обеспечении Photon Workshop отсутствует библиотека материалов, а это означает, что при переходе от смолы к смоле и экспериментировании, со временем отверждения, повторный ввод настроек может создавать неудобства.

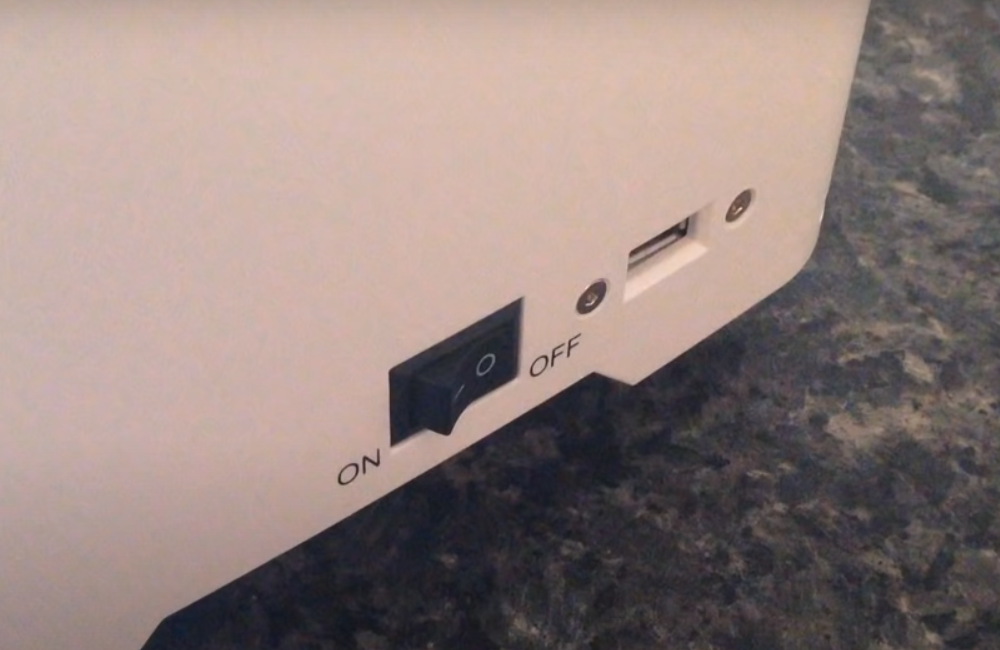

Использование Photon S — полностью автономный процесс. Подключение к принтеру осуществляется только через USB.

Воздушный фильтр с активированным углем на Photon S, частично устраняет вредный и неприятный запах жидкой смолы. Но даже при работающем воздушном фильтре мы обнаружили слабый запах смолы в непосредственной близости от Photon S. Все таки рекомендуется работать в хорошо проветриваемом помещении.

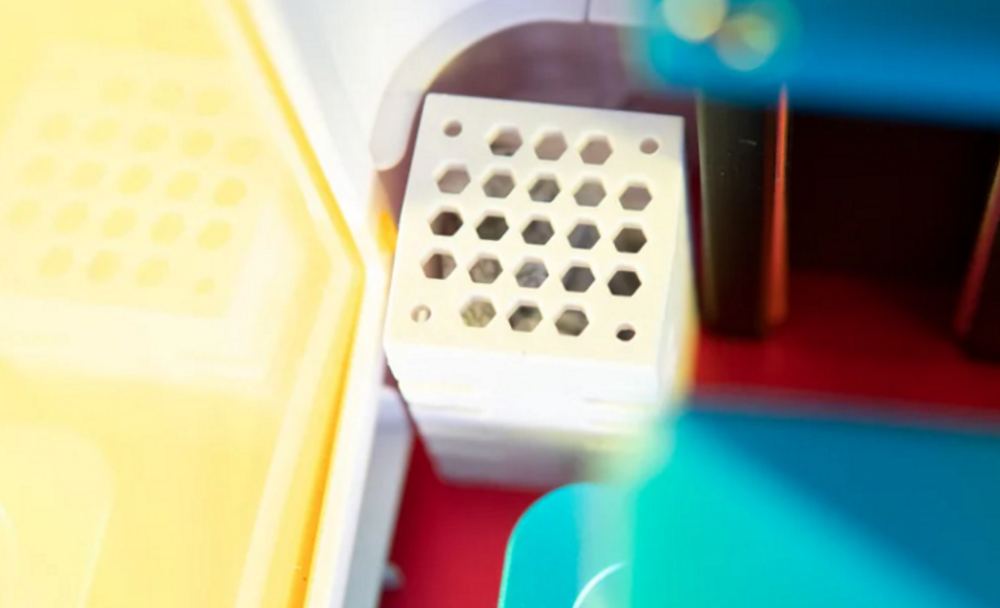

Один из двух блоков фильтрации воздуха с активированным углем внутри Photon S

Photon S также печатает с разрешением X и Y в 47 микрон. Никакого падения (или улучшения) качества печати.

Объем отпечатка имеет небольшой выпуклости, с добавлением 10 мм к оси Z, в результате чего он в общей сложности 115 х 65 х 165 мм, что достаточно для печати миниатюр, статуэток, ювелирных изделий.

Качество 3D печати

Photon S, как и большинство, если не все фотополимерные LCD 3D-принтеры, совместим с светочувствительными смолами с длиной волны 405 нм. В свою очередь, популярность оригинального Photon и его аналога означает, что смол на выбор больше, чем когда-либо   , что дает вам возможность контролировать свойства и внешний вид ваших отпечатков.

Мы начали печатать на серой смоле, предоставленной Anycubic, получилось довольно неплохо.

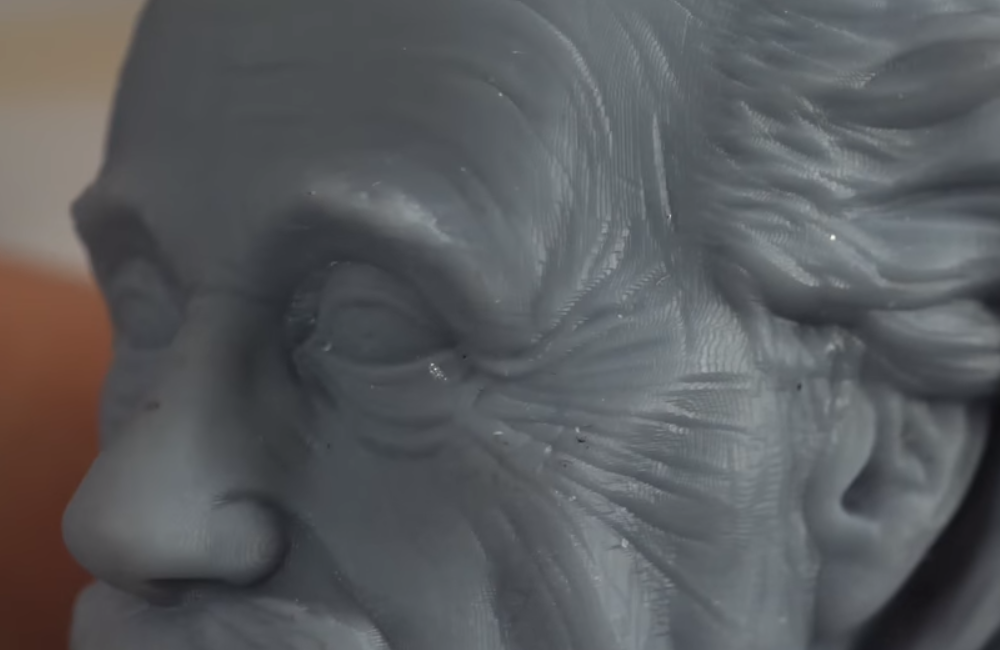

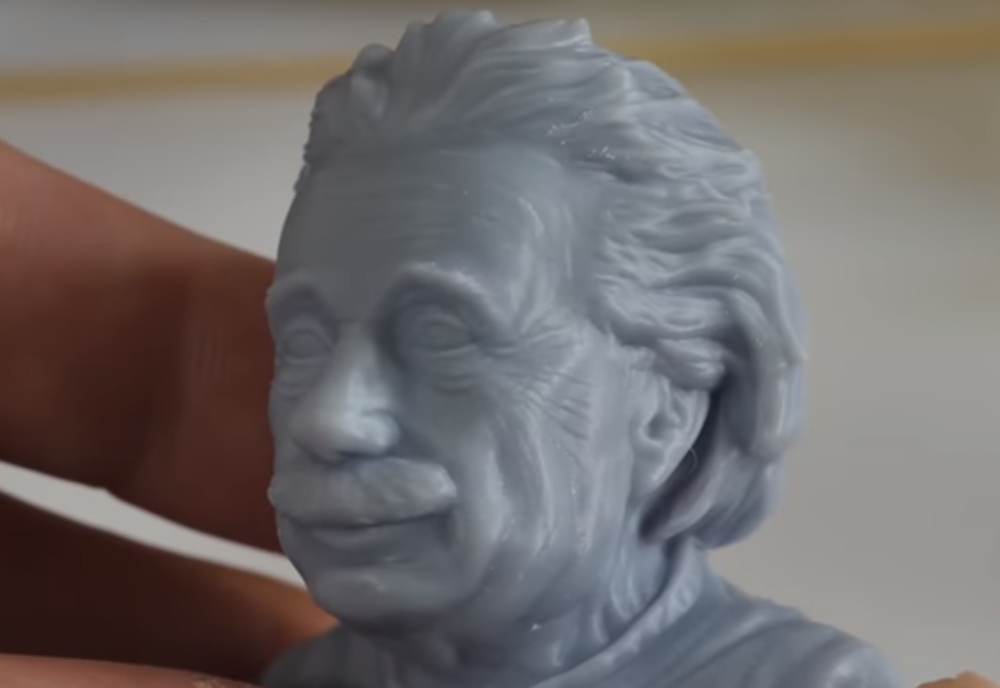

Образцы отпечатков с использованием смолы Gray Anycubic

Обратите внимание, Photon S позволяет приостановить печать, поднять платформу для печати на несколько сантиметров и увидеть состояние отпечатка.

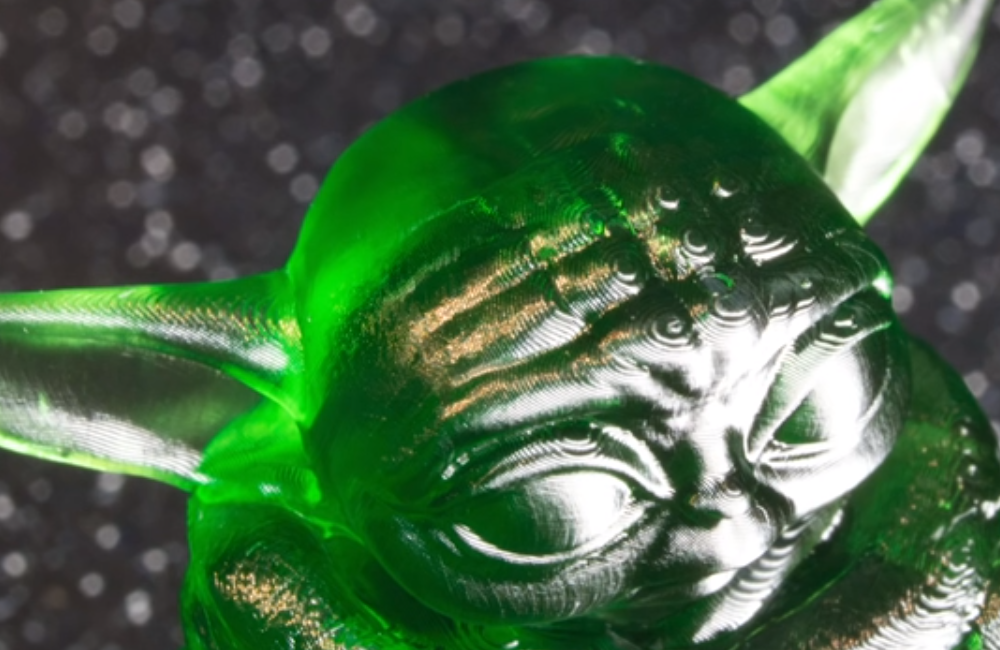

Отпечаток на Photon S вид сверху

Слайсер Anycubic Photon Workshop

Главной особенностью Photon Workshop является генерация поддержек. Программа имеет полезные дополнения и параметры для настроек, которые подробно описаны в руководстве пользователя Photon S. Для новичков, которые жаждут быстро создать несколько простых моделей, рабочий процесс будет вполне подходящим, но нужно следить за тем, чтобы сгенерированные программным обеспечением поддержки не пересекали сетку модели.

Стоит отметить, что слайсер ChiTu DLP, на котором основан Photon Workshop, был оставлен разработчиком в пользу более нового и многофункционального слайсера ChiTuBox.

Между возможностями, предлагаемыми в ChiTuBox и Photon Workshop Anycubic, существует пропасть, из-за которой последняя чувствует себя неполноценной. Если вы хотите напечатать объемно-большой объект, полезным инструментом будет возможность вырезать объект — шаг, который сэкономит смолу и уменьшит усилие отслаивания, действующее на отпечаток при смене слоя. В Photon Workshop отсутствует эта основная функция, поэтому вам сначала стоит обратиться к другому программному обеспечению для подготовки к печати, прежде чем нарезать проприетарный файл. photons.

Изучение документации ChiTuBox показывает, что недавно была добавлена поддержка Photon S.

Комплектация и аксессуары Anycubic Photon S

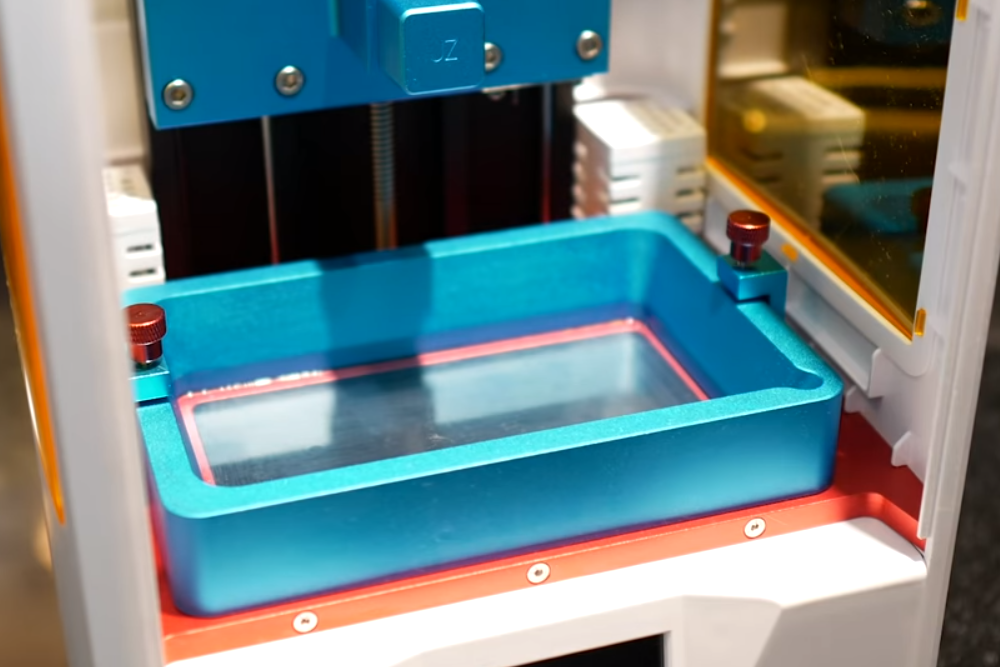

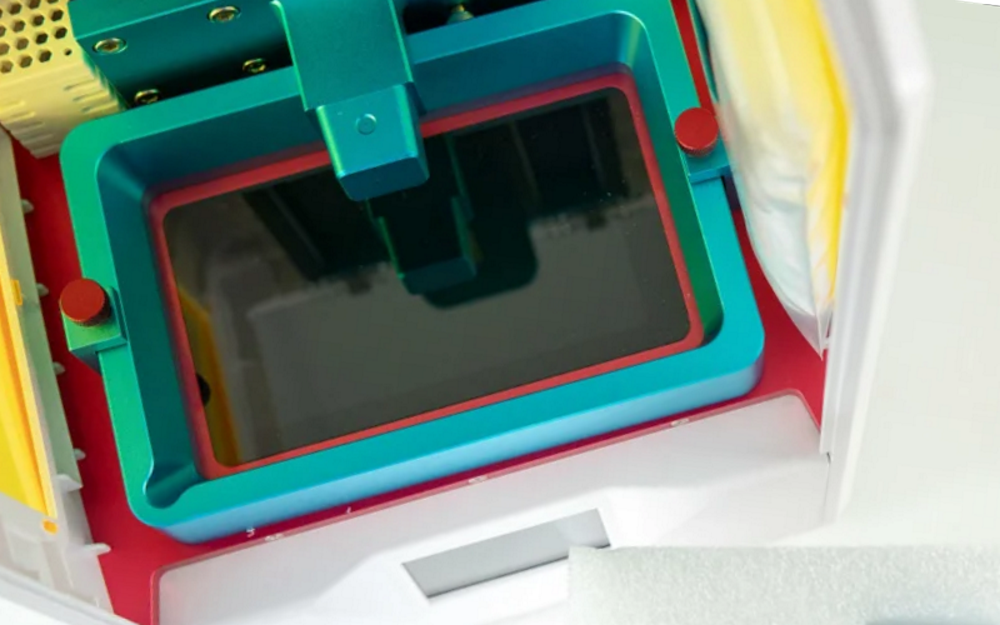

Резервуар Anycubic Photon S

ПAnycubic выделяется в своем ценовом диапазоне наличием аксессуаров. Photon S поставляется с кучей латексных перчаток, маской, пластиковым скребком и бумажными воронками с фильтром.

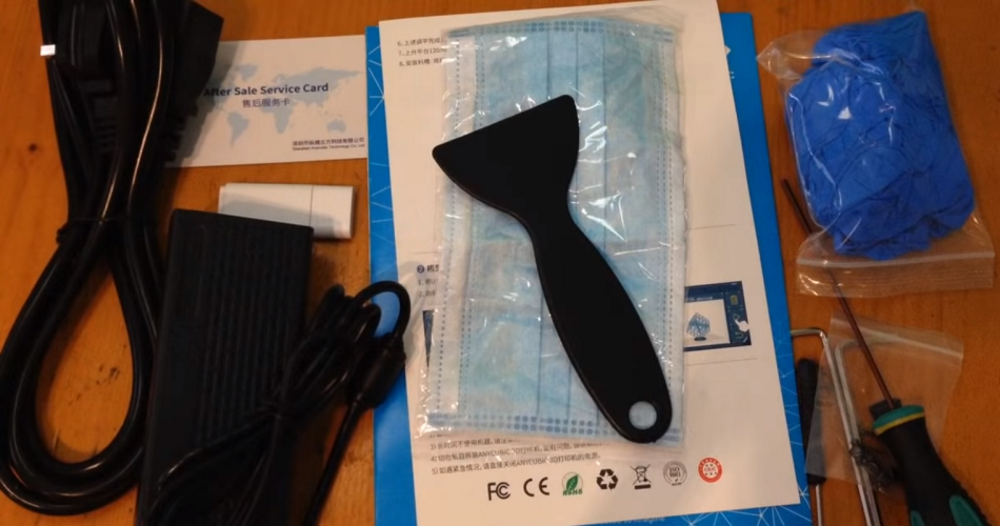

Photon S имеет аксессуары и инструменты, которые поставляется с принтерами.

Купите еще пару больших пластиковых контейнеров для постобработки: одну для изопропанола, которая часто необходима для отмывки неотвержденной смолы снаружи готовых отпечатков и другую для смывки остатков изопропанола водой.

Калибровка Anycubic Photon S

ЖК-дисплей со стеклянной крышкой, на который необходимо опустить печатную пластину для калибровки

Выравнивание платформы в Anycubic Photon S такое же, как и в оригинальном Photon и оно сразу же станет привычным для пользователей 3D-принтеров FDM, которые требуют ручного выравнивания. Сняв емкость для смолы, вы опускаете печатную пластину на ЖК-экран, помещая между ними кусочек бумаги, делая точные регулировки, пока не почувствуете небольшое трение при вытягивании бумаги.

Найдя угол и высоту Z, вы устанавливаете Z-origin на принтере и все. Простой процесс, подобающий простому принтеру.

Характеристики Anycubic Photon S

Основные

  • Технология печати: стереолитография на основе LCD (MSLA) / маскировка теней на ЖК-дисплее
  • ЖК-дисплей:  5,2-дюймовый 2K
  • Объем сборки:  115 х 65 х 165 мм
  • Точность позиционирования по оси Z:  10 микрон (рекомендуется)
  • Точность позиционирования по оси XY:  47 мкм
  • Толщина слоя: 25 — 100 мкм
  • Пользовательский интерфейс: 2,8-дюймовый цветной TFT сенсорный экран
  • Подключение:  USB
  • Выравнивание платформы сборки: вручную
  • Материалы:  Смолы, подходящие для ЖК-принтеров на 405 нм

Программное обеспечение

  • В комплекте: Photon Workshop
  • Типы файлов:  STL

ВЕС И РАЗМЕРЫ

  • Вес:  5,9 кг
  • Размеры:  230 х 200 х 400 мм
