Лучшие программы для лазерной резки, черчения и 2D САПР

Поделиться
с друзьями:

Недавно мы составили топ лучших бесплатных программ САПР для ваших проектов 3D печати. Но как насчет лазерной резки? Мы решили создать каталог 2D CAD программ, чтобы помочь вам в ваших проектах лазерной резки.

Что такое лазерная резка?

Лазерная резка — это метод производства, превращающий 2D-файлы в физические объекты. Эта технология может быть выполнена на различных материалах, таких как металл, акрил,  дерево  или даже  картон. Лазерная резка включает в себя резку материала с помощью высокоточного лазера, который фокусируется на небольшой площади материала.

Но  как начать разрабатывать проекты лазерной резки? Во-первых, вам нужно будет  создать 2D-файл и вот для этого вам нужно будет использовать программное обеспечение 2D САПР.

Программы для черчения 2D САПР могут применяться также для ЧПУ станков и проектирования чертежей для гибки и резки листового металла.

2D CAD — это метод автоматизированного проектирования (САПР), черчение спроецированных видов 3D объекта без необходимости создания его 3D-модели. Это отличается от 3D САПР тем, что вы создаете 3D-модель объекта, а затем используете ее для создания проекционных видов.

Одним из примеров использования 2D CAD является создание моделей для обработки с ЧПУ, поскольку вам нужен только вид сверху модели, которую вы хотите обработать. Точно так же в архитектурных приложениях BIM моделирование целой комнаты, включая двери, окна, мебель и все необходимые элементы, было бы контрпродуктивным, если вы можете просто создать чертеж вида сверху, который использует символы для обозначения местоположения и размеров.

В таких областях, как машиностроение, дизайн и архитектура, требуется знание 2D САПР. Программное обеспечение 2D CAD обычно предлагает инструменты черчения, символы по умолчанию для аннотаций, определенные объекты, различные типы линий и размеры, чтобы упростить процесс создания технического чертежа.

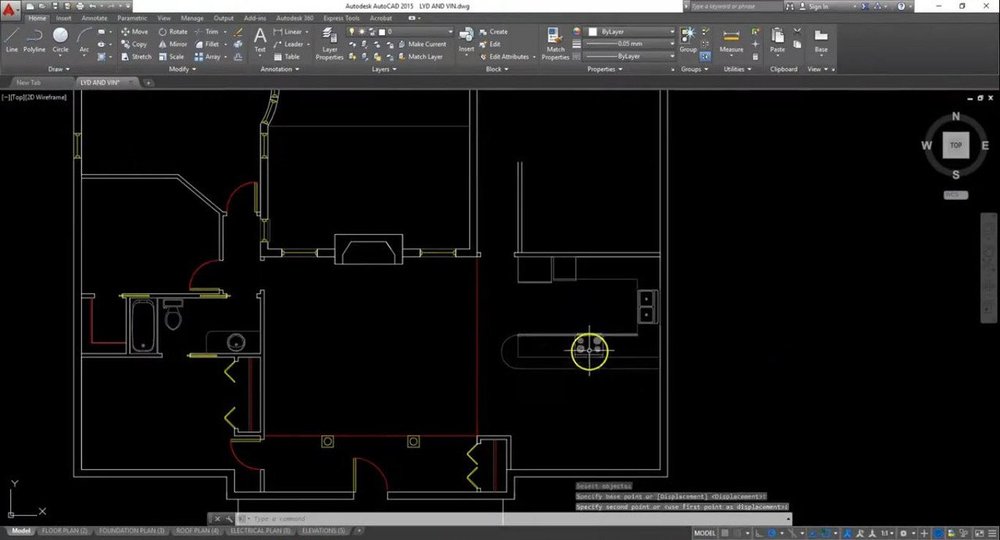

AutoCAD

AutoCAD был разработан Autodesk и является самой известной программой для 2D черчения. Эта программа считается отраслевым стандартом в промышленном проектировании и архитектуре.

Его функции сосредоточены на 2D и изометрическом рисовании. Работа с AutoCAD печально известна тем, что она основана на командах. Это означает, что вы можете использовать программу, просто вводя инструкции без использования мыши или сможете использовать комбинированный рабочий процесс, в котором полагаетесь на использование мыши для дополнения команд. К счастью, в AutoCAD есть предложения автозаполнения для команд, поэтому вам не нужно полностью их запоминать.

Несмотря на то, что существует множество вариантов ценообразования, от бесплатных дневных пробных версий до студенческих лицензий и полной программы, основным недостатком, который удерживает людей от изучения AutoCAD, является его завышенная цена, которая делает недоступной для многих самостоятельную работу с этой программой. Для некоторых AutoCAD LT может оказаться более подходящей программой.

  • Основные возможности: Работа по слоям; основные формы; зеркальные и офсетные инструменты; изометрический рисунок; готовые формы; командные операции
  • Операционные системы: Windows, MacOS
  • Фокус: Машиностроение, электротехника, архитектура
  • Варианты ценообразования: ~ 220 долларов США в месяц, ~ 1775 долларов США в год или ~ 4800 долларов США за 3 года (после 7-дневной бесплатной пробной версии); доступны академические лицензии

Скачать AutoCAD

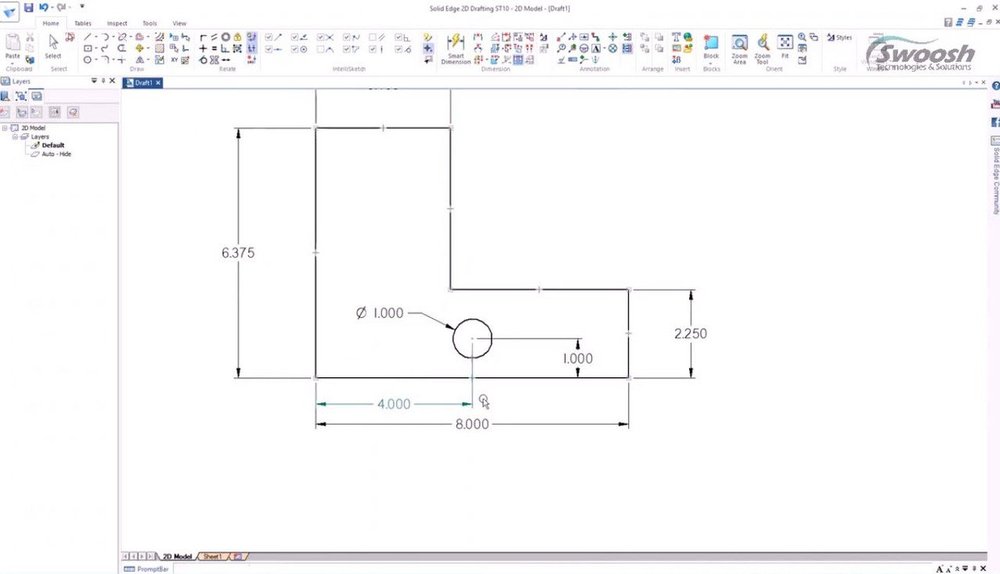

Solid Edge 2D Drafting Siemens

Если вы ищете 2D-программное обеспечение для использования в механике и электротехнике,  Solid Edge 2D Drafting — это программа, разработанная Siemens, может стать идеальным решением.

Эта  бесплатная программа для черчения может помочь вам с разработкой технических чертежей и ваших продуктов. Solid Edge — это интуитивно понятная программа, совместимая с DXF и DWG форматами. Это программное обеспечение достаточно мощное для всех ваших профессиональных проектов, оно действительно поможет вам создавать технические чертежи высшего качества.

Solid Edge считается хорошим вариантом для малого бизнеса и фрилансеров, поскольку у него есть 30-дневная бесплатная пробная версия или если у вас есть начинающая компания или проект, вы также можете подать заявку на бесплатную лицензию.

Что касается цены, то она более доступна, чем платные варианты. Вы можете получить пакет для 2D моделирования за 75 долларов, полный пакет моделирования (включая моделирование поверхности и листового металла) за 185 долларов, расширенный пакет моделирования (с добавлением генеративного проектирования, обратного проектирования и основных инструментов FEA) за 230 долларов или полную программу с абсолютно все функции, включая полные инструменты FEA и инструменты для трубопроводов за 329 долларов США. Все варианты это ежемесячная оплата.

  • Основные возможности: 3D моделирование деталей, параметрическое моделирование, сборки, 2D САПР, привязка к сетке, базовые формы, полностью ограниченное рисование
  • Операционная система: Windows
  • Фокус: дизайн механических и энергетических установок
  • Варианты ценообразования: от ~ 75 долларов США в месяц за стандартный пакет, до ~ 330 долларов США за полный набор опций (после 30-дневной бесплатной пробной версии); специальная бесплатная лицензия для стартапов
  • Где скачать: Solid Edge

2D решение доступно только для Windows.

Скачать бесплатную Solid Edge 2D Drafting Siemens

LibreCAD

LibreCAD  — это идеальное бесплатное программное обеспечение САПР если вы новичок, ищущий программу в самом начале своего 2D-проекта. Это САПР с открытым исходным кодом, доступный для Mac, Windows и Linux. Это простая программа для начала работы с 2D-дизайном, так как она не требует подписок или затрат на лицензию.

Вы также можете присоединиться к сообществу LibreCAD и помочь в разработке этой программы. Это 2D-программное обеспечение можно использовать для создания сложных чертежей, 2D-чертежей или любых 2D-проектов для лазерной резки. LibreCAD может полностью использоваться для всех двухмерных архитектурных чертежей, для проектирования механических деталей или создания различных 3D моделей.

LibreCAD не только может читать файлы DWG, созданные с помощью AutoCAD, но также сохраняет и правильно переводит линии и блоки, размеры, штриховки и т. д. По этой причине люди рекомендуют его, если у вас есть доступ к AutoCAD на компьютерах в университете или на рабочем месте, но не дома.

Кроме того, LibreCAD имеет возможности CAM, бесплатно включенные в полную программу. Таким образом, вы можете не только разрабатывать проекты, но и настраивать их для производства.

Тем не менее, важно отметить, что, согласно обзорам, LibreCAD может иметь несколько сложную кривую обучения из-за используемых символов, которые отличаются от стандартных символов САПР, поэтому может потребоваться немного практики. В отзывах также упоминается, что при сложны чертежах программа может тормозить.

  • Основные возможности: инструменты CAM, а также обычные инструменты 2D CAD, такие как линии, окружности, прямоугольники и многоугольники; использование узоров и зеркал
  • Операционные системы: Windows, MacOS, Linux
  • Фокус: механическое проектирование и проектирование для ЧПУ
  • Варианты ценообразования: Бесплатно

Скачать LibreCAD

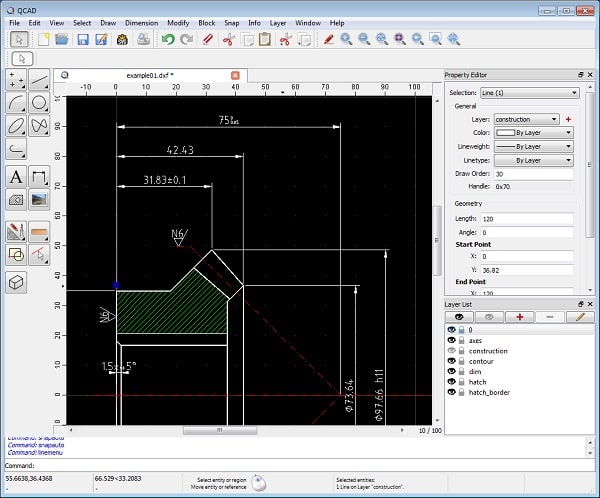

QCAD

QCAD  также является отличным программным обеспечением САПР, если вы начинаете с графического дизайна. Если вам нужно создавать 2D чертежи, QCAD может быть идеальным выбором для вас. Эта программа для 2D намного проще в использовании, чем AutoCAD. Она очень подойдет для начинающих. QCAD имеет более 60 инструментов для проектирования и модификации в соответствии с вашими потребностями.

QCAD в основном ориентирован на механическое проектирование и имеет возможность работы в форматах DWG и DXF. Привлекательным преимуществом является то, что, в отличие от AutoCAD, он имеет инструменты модификации. В AutoCAD создание линии полностью ограничено, и если вам нужно изменить ее, вы либо используете инструменты для поворота и масштабирования, либо удаляете линию и создаете ее снова. QCAD, с другой стороны, может полагаться на размеры и другие инструменты модификации для изменения существующего чертежа.

QCAD также может экспортировать Gcode для CAM, но набор инструментов CAM довольно прост, не так много используемых инструментов и других свойствах. Основным недостатком, о котором говорят люди, является крутая кривая обучения.

  • Основные возможности: Работа в блоках с метрическими или британскими единицами измерения, сохранение форматов и шаблонов, экспорт G-кода, множество различных инструментов печати.
  • Операционные системы: Windows, MacOS, Linux
  • Фокус: Механический дизайн
  • Варианты ценообразования: бесплатная, ограниченная версия сообщества или бессрочная лицензия ~ 35 долларов США с бесплатной пробной версией (15-минутный лимит сеанса)

Скачать QCAD

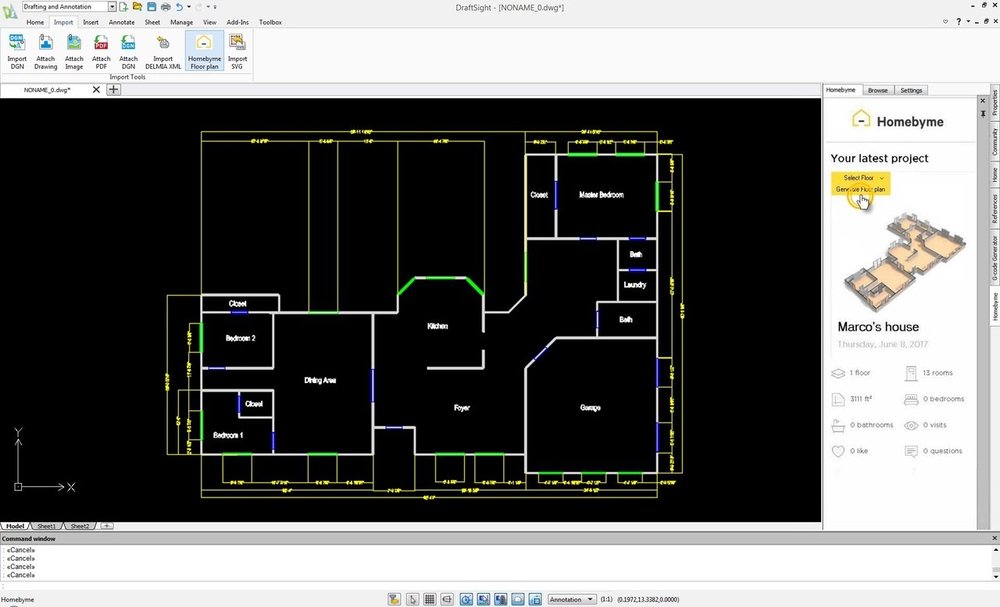

DraftSight

Draftsight  — это программа для опытных пользователей САПР. Он доступен для Windows, Mac OS и Linux. Эта бесплатная программа CAD разработана Dassault Systèmes, владельца SolidWords. Draftsight специально создан для инженеров, архитекторов и дизайнеров.

Это программное обеспечение доступно в бесплатной версии, но для доступа к другим расширенным функциям вам придется приобрести платную лицензию. Бесплатная версия этой программы довольно интересна, она позволяет создавать технические 2D-чертежи, сравнивать проекты и т. д. Вы можете работать как с существующим файлом DWG, так и создавать новые с нуля.

Вы можете загрузить 30-дневную бесплатную пробную версию, после чего цена за год на полный пакет составит ~ 200 долларов США. Кроме того, вы можете купить премиум-версию, в которой также есть инструменты для 3D-моделирования, примерно за 500 долларов в год. Однако, если вы хотите работать с 3D-моделированием, SolidWorks будет гораздо более лучшим вариантом.

  • Основные функции: набор стандартных механических деталей для обозначения и аннотаций, сравнение различных версий чертежа, инструменты редактирования для изменения созданных объектов, пакетная печать различных страниц чертежа, возможность создания G-кода
  • Операционные системы: Windows, MacOS
  • Фокус: механический дизайн
  • Варианты ценообразования: ~ 200 долларов США в год за DraftSight Professional или ~ 500 долларов США за премиум-версию, которая включает инструменты 3D-моделирования (после 30-дневной бесплатной пробной версии).

Скачать DraftSight

NanoCAD

Вы продвинутый пользователь и ищете бесплатную альтернативу AutoCAD? Обратите внимание на NanoCAD, мощной 2D / 3D CAD-программой для дизайнеров и инженеров. Это бесплатное программное обеспечение для проектирования, обеспечивающее высокую производительность и доступ к передовым инструментам САПР. NanoCAD — это профессиональная программа, предлагающая мощный редактор таблиц с множеством новых возможностей. У него есть классический и дружественный интерфейс и поддержка родного формата. dwg. Он предлагает различные функции, такие как параметрический 2D дизайн и открытый API. Эта 2D-программа доступна только для операционных систем Windows.

NanoCAD — это мощная программа для очень сложного механического моделирования — от небольших личных проектов до промышленных приложений, таких как например электростанции. Это позволяет настраивать макет для отображения нескольких окон просмотра, что может быть полезно при работе над большими проектами.

Его обычно сравнивают с AutoCAD из-за схожих интерфейсов и обе программы имеют стабильные и надежные сборки. Подобно AutoCAD, он работает по слоям с полностью заданными линиями, узорами, штриховкой и т. д. В историях клиентов, доступных на сайте NanoCAD, пользователи упоминают, что они перешли с AutoCAD, потому что NanoCAD был гораздо более доступным вариантом.

Согласно отзывам, NanoCAD несложно освоить, он почти такой же, как и другое программное обеспечение для 2D САПР, поэтому переключение происходит без проблем и единственными проблемами являются некоторые случайные ошибки.

NanoCAD бесплатен, но если вы хотите получить доступ к новым расширенным инструментам для разработки своего проекта, вы можете загрузить NanoCAD pro или NanoCAD plus. Бесплатная версия хорошая и самодостаточная программа.

Существует множество версий NanoCAD, которые вы можете скачать. NanoCAD Plus, стандартный пакет. NanoCAD Pro — расширенная версия Plus. NanoCAD Mechanica, расширенная версия с упором на 2D и 3D механическое моделирование и NanoCAD для строительства, которая предназначена для инженеров-строителей и на самом деле не ориентирована на САПР.

  • Основные функции: типичные инструменты 2D CAD и пользовательский интерфейс на основе команд, файлы совместимы между программами, параметрическое моделирование на основе таблиц, подобных Excel, для организации данных и формул
  • Операционные системы: Windows
  • Фокус: механическое проектирование, архитектура, электроника
  • Варианты ценообразования: ~ 200 долларов США за базовое программное обеспечение плюс ~ 160 долларов США за каждый дополнительный модуль.

Скачать NanoCAD

Ares Commander

Ares Commander — это программа 2D и 3D CAD, разработанная немецкой компанией Gräbert. Несмотря на то, что эта программа малоизвестна, она рекомендуется сообществом, т.к. предоставляет чертежи высокого качества и имеет функциональные возможности, аналогичные AutoCAD, по более доступной цене.

Пользователи ставят Ares Commander высшую оценку и каждый обзор оценивает его на 5/5. Он работает на Windows, MacOS и Linux, что является преимуществом по сравнению с другим программным обеспечением, представленным в этом списке и Ares Commander так же, работает с облаке, поэтому вы сможете заниматься коллективной разработкой.

Основной вариант ценообразования — купить бессрочную лицензию чуть менее чем за 800 долларов, хотя можно купить программу в комплекте с другим программным обеспечением Gräbert по разным ценам в зависимости от планов подписки.

  • Основные возможности: Сравнение различных версий чертежа для выявления различий; образцы штриховки и градиенты; работа с пользовательскими блоками и параметрическими настройками; типичные инструменты 2D CAD, такие как линии, прямоугольники, круги и другие; DWG как родной тип файла
  • Операционные системы: Windows, MacOS, Linux
  • Фокус: Машиностроение и гражданское строительство
  • Варианты ценообразования: ~250 долларов в год или ~800 долларов за бессрочную лицензию.

Скачать Ares Commander

SketchUp

SketchUp — это интуитивно понятная программа для 3D-моделирования архитектуры. Основное внимание уделяется предоставлению пользователям творческой свободы для создания архитектурных проектов, не слишком беспокоясь поначалу об измерениях и размерах. Однако в SketchUp также есть комплект для 2D черчения, рекомендованный сообществом специально для архитектурных работ.

Вы можете рисовать прямо в 2D и очень плавно переключаться между 2D и 3D представлениями. Он работает на Windows и MacOS и в настоящее время существует бета-версия для iPad. Что касается цен, многие предыдущие версии бесплатны. Если вы ищете самые последние версии, есть три варианта: бесплатная ограниченная версия для браузера, полная десктопная версия примерно за 300 долларов в год или полная веб-версия чуть меньше половины цены. Если вы студент, вы также можете подать заявку на версию полную десктопную версию со скидкой и платить всего 55 долларов США в год. Школы могут бесплатно получить доступ к программному обеспечению с учетной записью G-Suite или Microsoft Education.

  • Основные функции: 2D черчение
  • Операционные системы: Windows, Mac, iPad (бета-версия)
  • Фокус: Архитектура
  • Варианты ценообразования: десктопная версия ~300 долларов в год, веб-приложение ~120 долларов в год, бесплатная ограниченная веб-версия для студентов

Скачать SketchUp

FreeCAD

FreeCAD  — это не только трехмерный параметрический редактор, это 3D и 2D программа. В самом деле, его можно использовать для создания технических чертежей и начала воплощения в жизнь ваших проектов лазерной резки 2D. Чтобы использовать эту программу, вам необходимо иметь опыт работы с САПР, чтобы по максимуму использовать все его инструменты. Уроки FreeCAD.

  • Основные характеристики: основные формы, линии, прямоугольники и круги; работа с узорами, зеркальное отображение, различные типы линий, цвета и ширины; привязки к сетке; персонализация сетки.
  • Операционные системы: Windows, MacOS, Linux
  • Фокус: Механический дизайн
  • Варианты ценообразования: Бесплатно

Скачать FreeCAD
